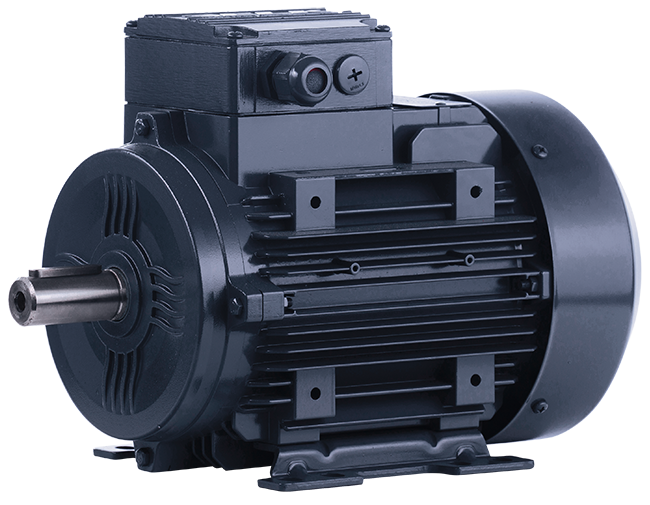

ELK 1.1 kw (1.5 HP) 1500 D/D (3EL090S4C) 380 V Trifaze IE3 Elektrik Motoru - Alüminyum
0 Yorum - 0.00 Puan
%31
5.791,03 TL
8.392,80 TL
Fiyatlara KDV dahildir.
544,50 TL'den başlayan taksitlerle!!
Kargo
ÜCRETSİZ KARGO
Ağırlık (kg)
16,30 kg
Elektrik / Voltaj (V)
Trifaze / Δ 230 / Y 400 Volt
Frekans (Hz)
50 Hz
Güç (kw) / Beygir (HP)
1,10 kw / 1,50 HP
İşletme Sınıfı
S1 Sınıfı (Sürekli Çalışma)
İzolasyon Sınıfı
F Sınıfı (155°C)
Koruma Sınıfı
IP55 Sınıfı
Motor Devri (D/D) / Kutup Sayısı (P)
1.450 D/D / 4 Kutuplu
Verimlilik Sınıfı
IE3 Sınıfı (Premium Verimli)
Sıcaklık Artışı Sınıfı
B Sınıfı (80°K)
Yapı Biçimi Seçenekleri
B3 (Standart), B5, B14, B34, B35
Ses Seviyesi dB(A)
51 dB(A)
Garanti Süresi
24 Ay
Fiyat
6.994,00 TL + KDV
Havale
5.675,21 TL
(%2,00 havale indirimi)
ELK 3EL090S4C 1.1 kw (1.5 HP) 1500 D/D 380 volt Trifaze Elektrik Motoru IE3 Alüminyum
Firmamız ELK 380 volt Trifaze IE3 Elektrik Motorlarının ve ELK Elektrik Motoru Yedek Parçalarının ana bayiliğini yapmaktadır.
ELK IE3 Premium Verimli Elektrik Motorları daha yüksek verim ile çalıştıkları için enerji tasarrufu sağlarlar. Bu sayede de IE2 Yüksek Verimli Elektrik Motorları ve IE1 Standart Elektrik Motorları (Eski Nesil) ile olan fiyat farkını kısa sürede amorte ederler ve işletmelerin enerji masraflarında ciddi azalmalara sebep olurlar.
ELK 3EL090S4C 1.1 kw (1.5 HP) 1500 D/D 380 volt Trifaze IE3 Elektrik Motoru'na ait detaylı bilgileri yukarıda ürün görsellerinin yanında bulabileceğiniz gibi elektriksel özellikler tablosuna ve yapı biçimi boyut tablolarına da aşağıda ulaşabilirsiniz.
Ayrıca ELK 380 volt Trifaze IE3 Elektrik Motorları'na ait ortak teknik özellikleri de aşağıda bulabilirsiniz.
ELK 380 volt Trifaze IE3 Elektrik Motorları hakkında daha fazla detaylı bilgi için de ELK Elektrik Motorları Kataloğunu inceleyebilirsiniz.
Sitemizde bulunan tüm markalara ait 380 volt Trifaze IE3 Elektrik Motorlarına, ELK 380 volt Trifaze IE3 Elektrik Motorlarına ve ELK Elektrik Motorlarına da ulaşabilirsiniz.
ELK 3EL090S4C 1.1 kw 1500 D/D 380 volt Trifaze IE3 Elektrik Motoru alüminyum gövdeye ve B3 (Standart), B5, B14, B34 ve B35 yapı biçimi seçeneklerine sahiptir.
Lütfen siparişinizi verirken istediğiniz, uygun olan yapı biçimine göre yukarıdaki "Seçenekler" kısmından işaretleyiniz.
ELK 3EL090S4C 1.1 kw 1500 D/D Trifaze Elektrik Motoru Elektriksel Özellikler Tablosu
 380 volt trifaze ie3 elektrik motoru elektriksel ozellikler tablosu.png)
*Eğer yukarıdaki tablo sayfanızda çıkmıyorsa lütfen buraya tıklayınız.
ELK 3EL090S4C 1.1 kw 1500 D/D Trifaze Elektrik Motoru Yapı Biçimi Boyut Tabloları

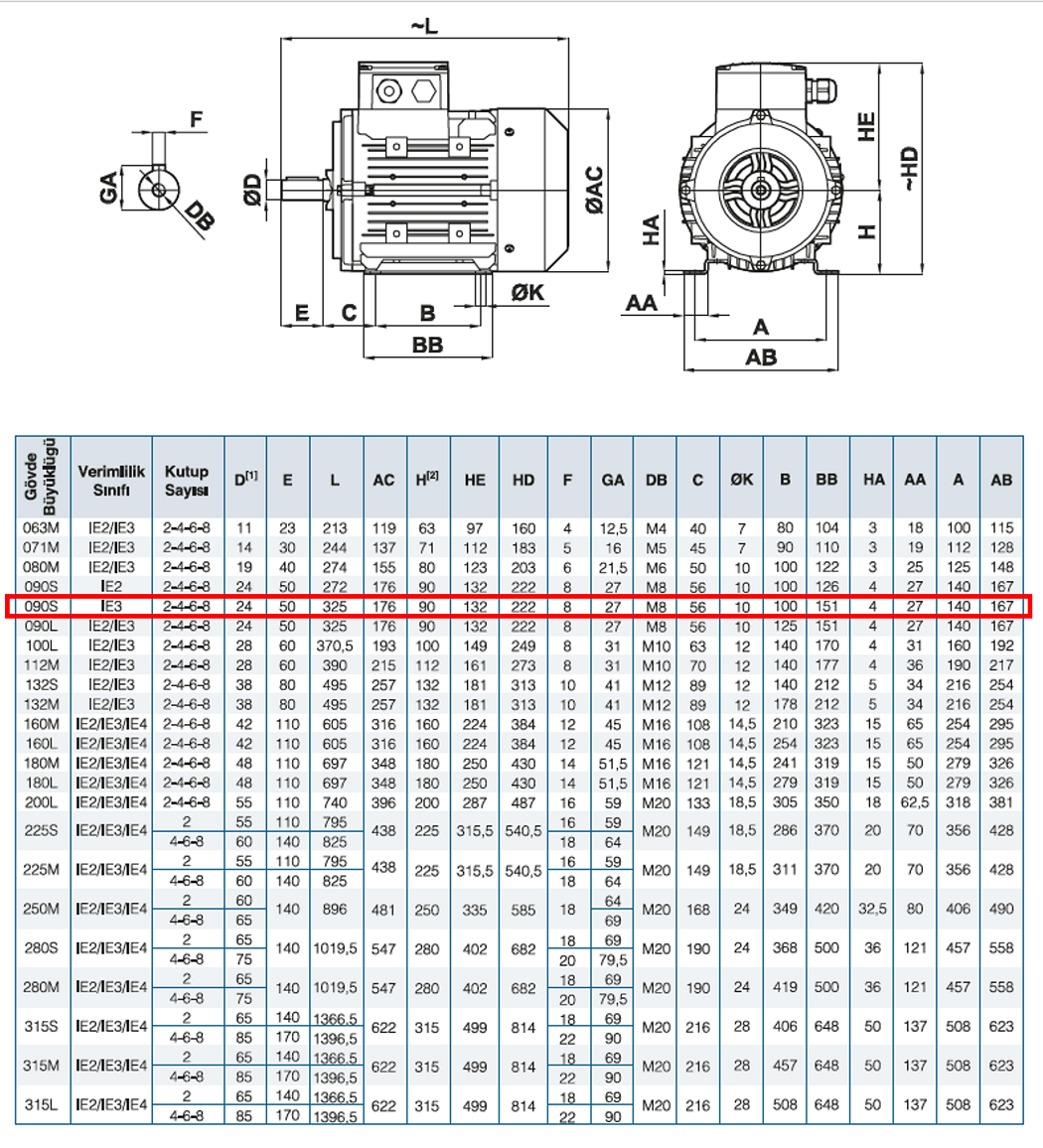

ELK 3EL090S4C 1.1 kw 1500 D/D Trifaze Elektrik Motoru B3 Ayaklı (Standart) Yapı Biçimi Boyut Tablosu
 380 volt trifaze ie3 elektrik motoru b3 ayakli yapi bicimi boyut tablosu.png)
*Eğer yukarıdaki tablo sayfanızda çıkmıyorsa lütfen buraya tıklayınız.

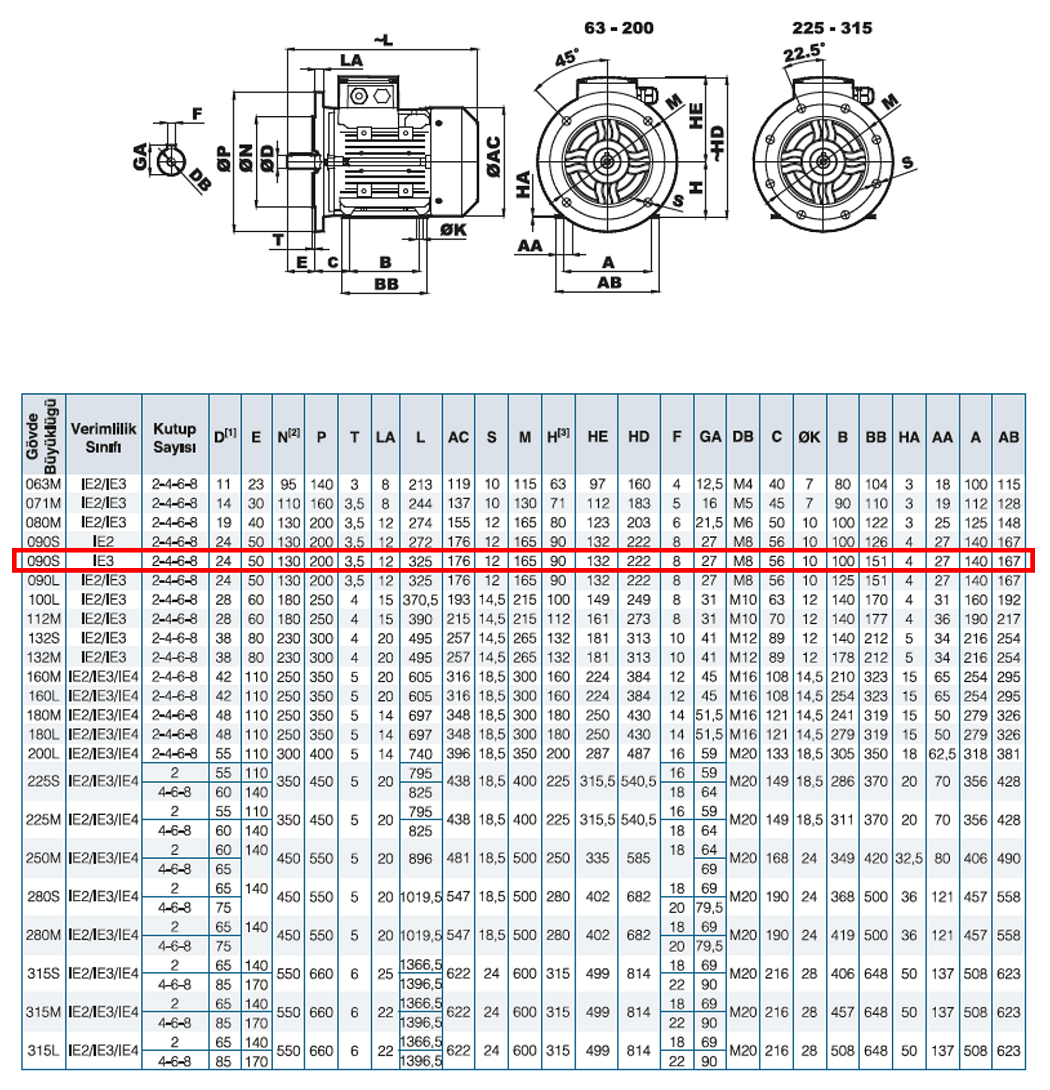

ELK 3EL090S4C 1.1 kw 1500 D/D Trifaze Elektrik Motoru B5 Ayaksız Flanşlı Yapı Biçimi Boyut Tablosu
 380 volt trifaze ie3 elektrik motoru b5 ayaksiz flansli yapi bicimi boyut tablosu.png)
*Eğer yukarıdaki tablo sayfanızda çıkmıyorsa lütfen buraya tıklayınız.
ELK 3EL090S4C 1.1 kw 1500 D/D Trifaze Elektrik Motoru B14 Ayaksız Flanşlı Yapı Biçimi Boyut Tablosu
 380 volt trifaze ie3 elektrik motoru b14 ayaksiz flansli yapi bicimi boyut tablosu.png)
*Eğer yukarıdaki tablo sayfanızda çıkmıyorsa lütfen buraya tıklayınız.

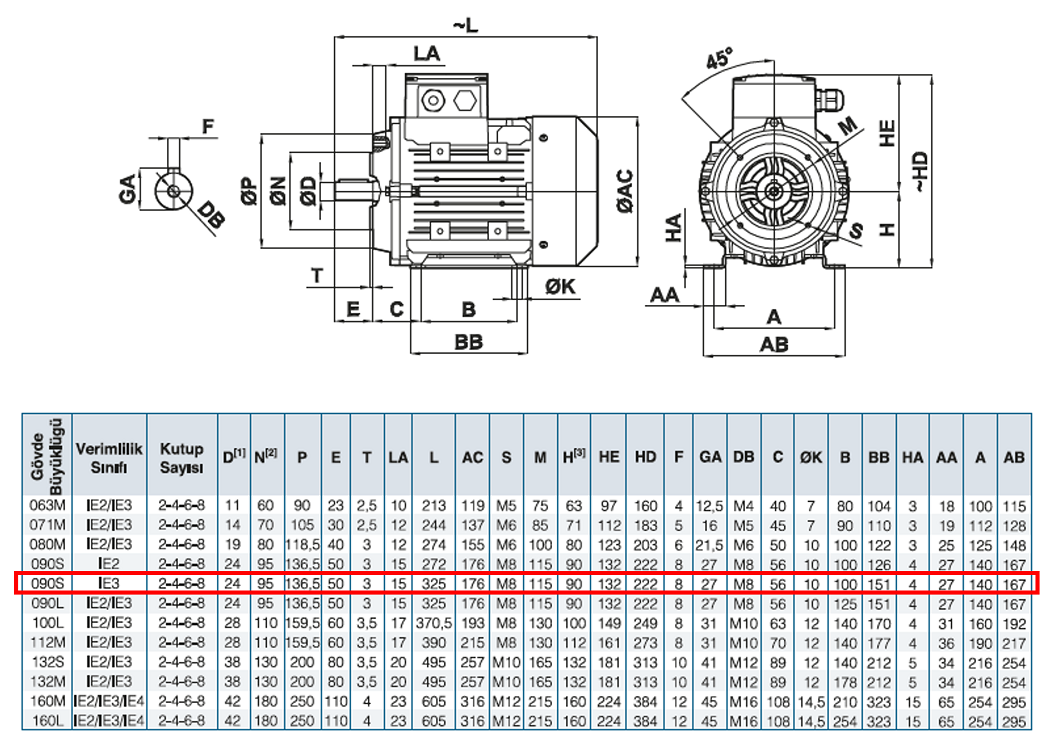

ELK 3EL090S4C 1.1 kw 1500 D/D Trifaze Elektrik Motoru B34 Ayaklı Flanşlı Yapı Biçimi Boyut Tablosu
 380 volt trifaze ie3 elektrik motoru b34 ayakli flansli yapi bicimi boyut tablosu.png)
*Eğer yukarıdaki tablo sayfanızda çıkmıyorsa lütfen buraya tıklayınız
ELK 3EL090S4C 1.1 kw 1500 D/D Trifaze Elektrik Motoru B35 Ayaklı Flanşlı Yapı Biçimi Boyut Tablosu
 380 volt trifaze ie3 elektrik motoru b35 ayakli flansli yapi bicimi boyut tablosu.png)
*Eğer yukarıdaki tablo sayfanızda çıkmıyorsa lütfen buraya tıklayınız.
ELK 380 volt Trifaze IE3 Elektrik Motorları Ortak Teknik Özellikleri
Mekanik Yapı
ELK Motorlar; 63-180 gövde büyüklüğünde sökülebilir ayak yapısına sahip olup, ayaklar gövdenin üç tarafına bağlanabilmektedir. Böylece kullanıcı ayak konumunu değiştirerek klemens kutusu sağda, üstte ya da solda olan motor yapısını kolayca oluşturabilmektedir. Standart motorlarda terminal kutusu üst konumdadır. 200-315 gövdeler sabit ayak yapısına sahiptir.
*Eğer yukarıdaki tablo sayfanızda çıkmıyorsa lütfen buraya tıklayınız.
Ayrıca tüm gövde büyüklüklerinde, simetrik gövde ve ayak yapısı sayesinde kasnak tarafı kapak ile arka kapak ve mil yönü değiştirildiğinde C mesafesi sabit kalmaktadır. Bu sayede de klemens kutusu, kasnak tarafına yakın ya da fan tarafına yakın olarak konumlandırılabilmektedir.
*Eğer yukarıdaki tablo sayfanızda çıkmıyorsa lütfen buraya tıklayınız.
Ürünlerimizde kullanılan malzemeler aşağıda belirtildiği gibidir.
*Eğer yukarıdaki tablo sayfanızda çıkmıyorsa lütfen buraya tıklayınız.
Elektriksel Yapı
Standart ELK Elektrik Motorlarımız F sınıf (155°C) elektriksel izolasyon sistemine sahiptir. Bununla birlikte ürün gamımızdaki tüm standart motorlar B sınıf sıcaklık artışı limitleri içinde kalmaktadır. Böylece sağlanan sıcaklık sınıfı emniyet marjıyla motorlarımız beyan edilenden daha zor şartlarda çalışabilmekte ya da normal şartlarda daha uzun bir çalışma ömrüne sahip olmaktadır. Müşteri istekleri doğrultusunda H sınıf izolasyonlu motor üretilebilmektedir.
Elektriksel Bağlantı
*Eğer yukarıdaki tablo sayfanızda çıkmıyorsa lütfen buraya tıklayınız.
*Eğer yukarıdaki tablo sayfanızda çıkmıyorsa lütfen buraya tıklayınız.
Motorlar, motor etiketinde belirtilen gerilime ve motorun bağlanacağı şebeke gerilimine bağlı olarak aşağıda belirtildiği gibi yıldız ya da üçgen olarak bağlanmalıdır. Fazlar arası 400 V gerilim değerine sahip bir şebekede 230/400V etiket değerine sahip motorlar yıldız, 400/690V etiket değerine sahip motorlar ise üçgen olarak bağlanmalıdır. 400V şebekede 400/690V motorlara Yıldız-Üçgen yol verme de uygulanabilir.
*Eğer yukarıdaki tablo sayfanızda çıkmıyorsa lütfen buraya tıklayınız.
Motorların 60 Hz Şebekelerde Çalıştırılması
50 Hz şebeke için üretilen motorlarımız 60 Hz şebekede aşağıda belirtilen koşullarda sorunsuz olarak çalıştırılabilir. Motorların 60 Hz değerleri, katalogda belirtilen 50 Hz değerlerinin aşağıdaki katsayılarla çarpılmasıyla elde edilir. Motorun tahrik edeceği pompa, fan vb. yükün frekanstan dolayı devir değişikliğine bağlı olarak motoru belirtilenden fazla yüklemeyeceği mutlaka dikkate alınıp gerekli değişiklikler yapılmalıdır.
*Eğer yukarıdaki tablo sayfanızda çıkmıyorsa lütfen buraya tıklayınız.
Motorların Sürücü ile Çalıştırılması
Standart ELK Motorlar sürücü ile çalışmaya uygun olarak üretilmektedir. Motorların kendi fanıyla ve harici fanla çalıştırılması durumunda yüklenebileceği moment oranı; aşağıdaki frekans - moment oranı eğrisinde gösterildiği gibidir. Geniş frekans ayar aralığında çalışma durumunda mutlaka harici bağımsız fan kullanılmadır. Sürücü ile motor arasındaki bağlantı kabloları mümkün olduğunca kısa tutulmalıdır.
*Eğer yukarıdaki tablo sayfanızda çıkmıyorsa lütfen buraya tıklayınız.
Motorların Farklı Ortam Şartlarında Çalıştırılması
Elektrik Motorlarımızın belirtilen performans değerleri, IEC 60034-1’de öngörüldüğü üzere 40°C ortam sıcaklığı için geçerlidir. Diğer ortam sıcaklıklarında motorlarımızın çıkış gücü aşağıdaki tabloda verilen oranlarda değişecektir.
*Eğer yukarıdaki tablo sayfanızda çıkmıyorsa lütfen buraya tıklayınız.
Sargı Yalıtımı / Isınma Sınıfları
ELK Motor ürün gamındaki tüm standart motorlarımız, F sınıfı (155°C) elektriksel izolasyon sistemine sahiptir. Bununla birlikte, üstün tasarım özellikleri sayesinde, tüm standart motorlarımızın sıcaklık artışı nominal şartlar altında çalışırken B sınıf sıcaklık artışı limitleri içerisinde kalmaktadır. Böylece sağlanan sıcaklık sınıfı emniyet marjı sayesinde, motorlarımız 1,15 servis faktörü (SF) ile anma güçlerinin %15'i oranında daha yüksek çıkış gücü sağlayabilmektedir.
*Eğer yukarıdaki tablo sayfanızda çıkmıyorsa lütfen buraya tıklayınız.
Koruma Sınıfları
*Eğer yukarıdaki tablo sayfanızda çıkmıyorsa lütfen buraya tıklayınız.
Yataklama
Standart ELK Motorlarında tabloda belirtilen bilyalı rulmanlar kullanılmakta olup opsiyonel NU-NJ tip uygulamalar yapılabilmektedir.
*Eğer yukarıdaki tablo sayfanızda çıkmıyorsa lütfen buraya tıklayınız.
Ürün Tip Kodu Gösterimi
*Eğer yukarıdaki tablo sayfanızda çıkmıyorsa lütfen buraya tıklayınız.
Plaka / Etiket Örnek Gösterimi
*Eğer yukarıdaki tablo sayfanızda çıkmıyorsa lütfen buraya tıklayınız.
Etiket, motorun kimliğini ve en önemli bilgileri gösterir. Etiket aynı zamanda motorun uygun kullanım limitlerini ve üretim yılını gösterir. Seri numarasındaki ilk iki hane üretim yılını gösterir. Örn; 17XXXXXXX ürünün 2017 yılında üretildiğini göstermektedir.
Motor Açık Gösterimi / Yedek Parçalar
ELK Elektrik Motorları aşağıdaki ana parçalardan oluşur;
*Eğer yukarıdaki tablo sayfanızda çıkmıyorsa lütfen buraya tıklayınız.
ELK Elektrik Motoru Yedek Parçalarını sipariş verirken, etikette yazan motor seri numarası, tam tip açıklaması ve ürün kodu belirtilmelidir. Servis, yedek parçalar ve detaylı bilgi için lütfen bizimle iletişime geçiniz.
