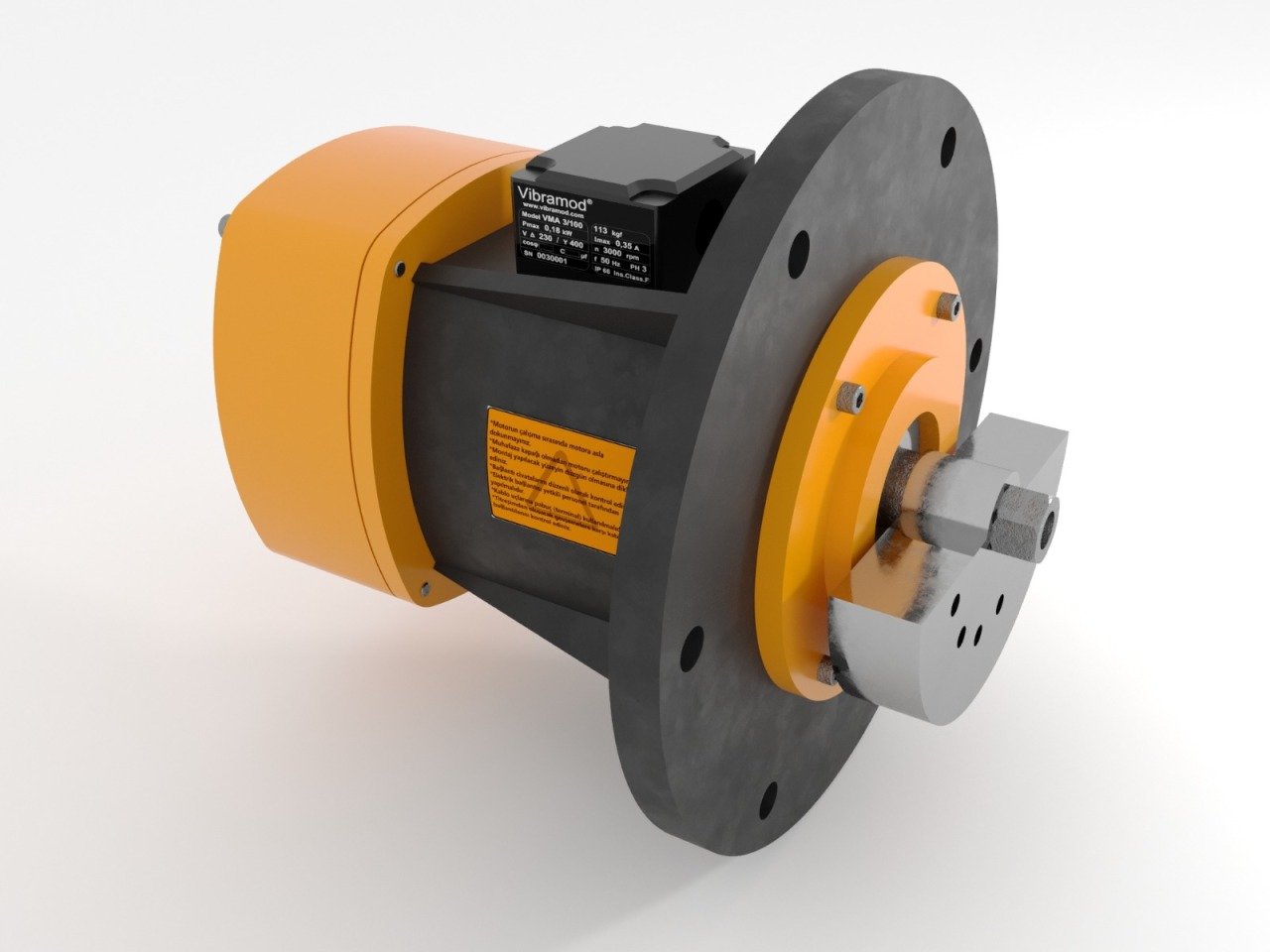

Vibramod VMF-M 3/400 436 Kg/F 0.37 kw 3000 D/D 230 V Monofaze Flanş Bağlantılı Vibrasyon Motoru
0 Yorum - 0.00 Puan
%36
7.479,55 TL
11.686,80 TL
Fiyatlara KDV dahildir.
703,26 TL'den başlayan taksitlerle!!
Kargo
ÜCRETSİZ KARGO
Ağırlık (kg)
9,35 kg
Elektrik
220 / 230 V Monofaze
Frekans (Hz)
50 Hz
Motor Devri (D/D) / Kutup Sayısı (P)
3000 D/D / 2 Kutup
Güç (kw) / (W)
0,37 kW / 370 W
Statik Moment (kgmm)
43,36 Kgmm
Santrüfüj Kuvveti (Kg/F) / (KN)
436,21 Kg/F / 4,28 kN
Garanti Süresi
24 Ay
Fiyat
9.739,00 TL + KDV
Havale
7.329,96 TL
(%2,00 havale indirimi)
Vibramod VMF-M 3/400 436.21 Kg/F 0.37 kw 3000 D/D 230 volt Monofaze Flanş Bağlantılı Vibrasyon Motoru
Firmamız Vibramod Monofaze Flanş Bağlantılı Vibrasyon Motorları'nın ana bayiliğini yapmaktadır.
Vibramod VMF-M 3/400 0.37 kw 3000 D/D 230 volt Monofaze Flanş Bağlantılı Vibrasyon Motoru'na ait Mekanik ve Elektriksel Özellikler Tablosu'nu, Gövde Ölçülendirme Tablosu'nu ve Teknik Çizimi'ni aşağıda bulabilirsiniz.
Vibramod Vibrasyon Motorları için Balans Konumları, Açılım Şeması ve Montaj ve Bakım detayları da aşağıda belirtilmiştir.
Ayrıca Vibramod Vibrasyon Motorları için Vibramod Vibrasyon Motoru Seçimi Kılavuzunu da inceleyebilirsiniz.
Ürünlerimiz arasında bulunan diğer 230 volt Monofaze Flanşlı Vibrasyon Motorlarını ve Vibramod 230 volt Monofaze Flanş Bağlantılı Vibrasyon Motorlarını da inceleyebilirsiniz.
Vibramod VMF-M 3/400 436.21 Kg/F 0.37 kw 3000 D/D 230 volt Monofaze Flanş Bağlantılı Vibrasyon Motoru Mekanik ve Elektriksel Özellikler Tablosu, Gövde Ölçülendirme Tablosu ve Teknik Çizimi
*Eğer yukarıdaki tablo sayfanızda çıkmıyorsa lütfen buraya tıklayınız.
Vibramod Vibrasyon Motorları Balans Konumları
Vibramod Vibrasyon Motorları balanslarının ayarlanma şekilleri aşağıda gösterildiği gibi, balanslar aynı yöne bakacak şekilde ayarlanmış olmalıdır. Bunun için bir motor üzerinde 2 farklı balans bulunmaktadır.
Sabit Balanslar
Sabit Balanslarda orta göbek deliği tam yuvarlak olmadığı için, mile geçtiğinde serbest hareket edemez ve sabit konumunu korur. Üzerinde tek delik vardır ve bu deliğe vida dişi açılmıştır.
Ayarlanabilir Balanslar
Ayarlanabilir Balansların Sabit Balanslara göre üzerinde daha fazla delik vardır ve bu delikler sabitleme civatasının rahat şekilde geçebileceği çapta delinmiştir. (Örneğin M8 civata için 8,5 mm çapında delinmiştir.) Tabloda gösterildiği gibi istenilen kısma miktarına göre balans konumu seçilir ve o deliğe gelene kadar döndürülür. Sonra sabitleme civatası ile sabitlenir ve son olarak sıkıştırma (mildeki somun) somunu sabitlenir.
Balans ayarlaması yapılacak motorda 2'den fazla balans olduğunu düşünürsek, balansların yarısının konumunun değiştirilmiş olması gerekir.
Örneğin; Vibrasyon motorunda tek tarafta 8 adet balans kütlesi var ise bunlardan 4 tanesinin konumunu değiştirerek ve aynı işlemi diğer taraf için de gerçekleştirerek istediğiniz vuruş kuvvetini sağlamış olursunuz.
*Eğer yukarıdaki tablo sayfanızda çıkmıyorsa lütfen buraya tıklayınız.
Vibramod Vibrasyon Motorları Açılım Şeması
*Eğer yukarıdaki tablo sayfanızda çıkmıyorsa lütfen buraya tıklayınız.
Vibramod Vibrasyon Motorları Montaj ve Bakım
Montaj
- Vibrasyon motorları, üretim aşamasında genellikle %100 vuruş kuvvetine göre ayarlanır. İstenilen vuruş kuvveti, yukarıdaki "Vibramod Vibrasyon Motorları Balans Konumları" tablosundaki bilgiler ile balans konumu değiştirilerek ayarlanabilir.
- Vibrasyon motorunun bağlantı yapılacağı yüzey pürüzsüz ve boyasız olmalıdır.
- Dengesiz ayak bağlantıları, çalışma esnasında gürültüye ve gevşemeye neden olabileceği için, ayakların dengede olduğundan emin olunmalıdır.
- Elektrik bağlantıları, gerekli teknik bilgiye sahip kişiler tarafından yapılmalıdır.
Bakım
- Vibrasyon motoru bakımı, gerekli teknik bilgiye sahip kişilerce yapılmalıdır.
- Vibrasyon motorunun bakımı yapılmadan önce elektrik enerjisinin kesildiğinden emin olunmalıdır.
- Vibrasyon motorunda aşınmış ya da hasar görmüş parçalar, mutlaka orjinalleri ile değiştirilmelidir.
- Sık çalışan vibrasyon motorlarında 2 haftada en az 1 defa sabitleme civataları ve elektrik bağlantı somunları kontrol edilmelidir.
- Bilyalı rulmanlar yağlama gerektirmez, ömrü dolan rulmanlar, teknik bilgiye sahip kişilerce yenisi ile değiştirilir.
- Makaralı rulmanlar ise, standart olarak 2400 saatte bir yağlanmalıdır. Ağır çalışma koşullarında daha sık yağlama yapılması tavsiye edilir. Yağlama, rulmanı sökmeden, gövde üzerinde işaret edilen gresörlükten kolayca yapılabilir.
